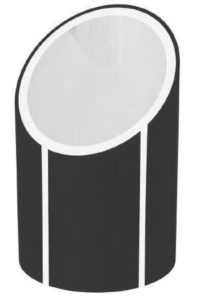

Трубы ЗПТ предназначены для механической защиты ВОЛП (волоконнооптической линии передачи) от вибрации и механических повреждений при прокладке в грунте, через водные преграды с заглублением и без заглубления в дно, а также в каналах кабельной канализации, трубах, блоках, коллекторах, по мостам и эстакадам. Внутренняя поверхность труб покрыта твердым антифрикционным скользящим слоем с коэффициентом трения менее 0,1. Толщина внутреннего покрытия — не менее 10% от толщины стенки трубы.
Способ соединения:
Соединение ЗПТ без оптического кабеля внутри может выполняться с использованием пластмассовых механических или электросварных муфт. Не допустимо соединение концов ЗПТ сваркой в раструб и стык, т.к. образующийся при этом сворной шов внутри ЗПТ может повредить оптический кабель при прокладке.
Область применения
Механическая защита ВОЛП (волоконно-оптической линии передачи) от вибрации и механических повреждений при прокладке в грунте, через водные преграды с заглублением и без заглубления в дно, а также в каналах кабельной канализации, трубах, блоках, коллекторах, по мостам и эстакадам.
Преимущества
- ЗПТ несет в себе функцию механической защиты кабеля. Может быть применен кабель облегченной конструкции, т.е. менее материалоемкий и более дешевый;
- исключены повреждения оптических кабелей при прокладке. Ввод оптических кабелей в трубу ЗПТ производится после выполнения основной части земляных работ. При использовании метода пневмопрокладки кабель подвергается нормированным механическим воздействиям. Исключены случайные рывки, а также перемотки на переходах и пересечениях;
- возможность одновременной прокладки нескольких кабелей. ЗПТ позволяют осуществлять одновременное и последовательное создание линий, относящихся к разным сетям (магистральным, внутризоновым, местным, ведомственным, коммерческим). ЗПТ обеспечивают возможность ввода из кабельных колодцев или контейнеров для оптических муфт в любое время;
- в случае порчи или плановой замены кабель может быть извлечен из канала трубопровода и заменен другим. Замену оптических кабелей можно производить после продолжительного периода эксплуатации линии без особых затруднений;
- применение ЗПТ с твердым антифрикционным слоем позволяет прокладывать кабели большой строительной длины, тем самым сокращая количество точек сращивания, что сказывается на повышении эксплуатационной надежности линий связи;
- применение ЗПТ обеспечивает защиту кабелей от грызунов
Технические особенности
- коэффициент трения между ПЭ оболочкой кабеля и внутренним скользящим покрытием ЗПТ — не более 0,1;
- минимальный статический радиус изгиба — не более 10-ти номинальных наружных диаметров ЗПТ;
- стойкость к кратковременному воздействию (в течение 1 часа) горячей воды и пара с температурой плюс 110 °с;
- температурный диапазон эксплуатации – от минус 60°с до 60°с;
- температурный диапазон прокладки зпт — от минус 15°C до 50°C;
- срок службы ЗПТ — не менее 50 лет.
